Pour utiliser un waveform au tournage, commencez par identifier le signal analysé, retrouver une zone dans l’image et décider ce que vous voulez y préserver. Le graphe devient alors un moyen de contrôle. Il ne choisit pas à votre place la luminosité d’un visage ou l’importance d’une fenêtre.
Cette méthode convient à un outil intégré à la caméra comme à un moniteur externe. Les menus, les échelles et le point d’analyse varient : gardez la notice de votre combinaison à portée de main et vérifiez son comportement sur un court enregistrement.
Identifier ce qui entre dans la mesure

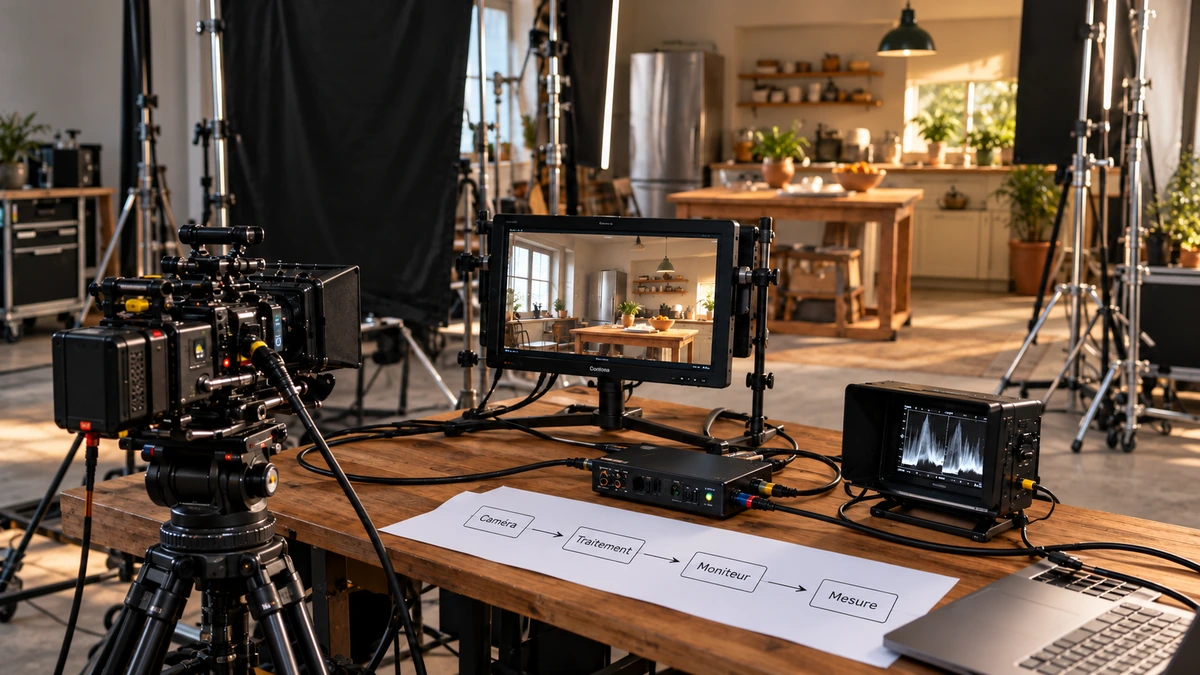

Dessinez une chaîne courte : caméra, sortie, éventuelle transformation, moniteur, waveform. Votre original peut être enregistré en Log tandis que l’outil examine une image transformée. Les deux représentations ne placent pas nécessairement la même référence au même niveau.
Une valeur n’est utilisable qu’avec son contexte. Notez le mode caméra, le profil, la transformation active et l’unité affichée. Ne recopiez pas la cible de gris d’une autre courbe. Un réglage de plage complète ou limitée mal interprété peut également modifier l’apparence des niveaux ; l’éclairage ne corrige pas ce problème de chaîne.
Faites un essai sans changer la captation : activez puis désactivez temporairement la transformation de monitoring. Observez quel waveform évolue. Revenez au réglage retenu et consultez la notice pour confirmer le trajet. Cet essai révèle un comportement, sans constituer à lui seul une calibration de l’ensemble.
Le guide sur les réglages caméra replace ce contrôle parmi l’ouverture, l’obturation et les autres décisions d’exposition.
Retrouver un élément dans le graphe

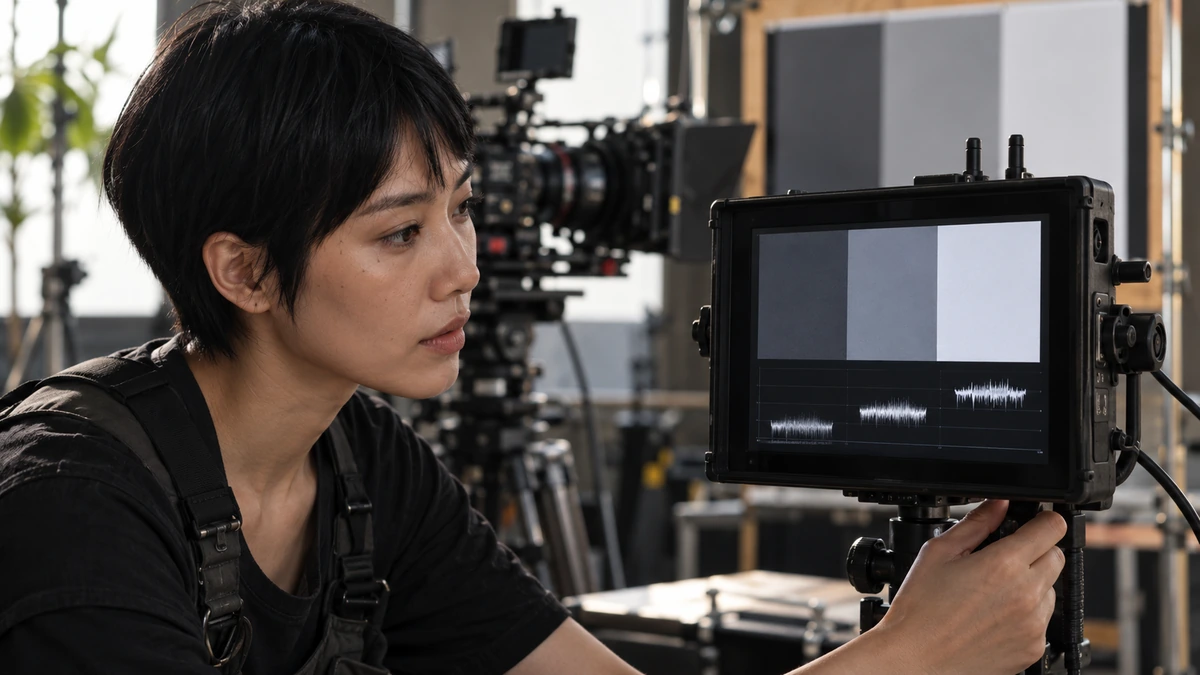

Dans un affichage courant qui superpose les lignes de l’image, la position horizontale aide à situer la zone, la hauteur du tracé renseigne son niveau. Plusieurs éléments placés les uns au-dessus des autres peuvent donc se retrouver dans la même colonne du graphe. Le waveform n’est pas une seconde photographie du décor.
La documentation Tektronix sur l’interprétation du waveform distingue les modes de présentation du signal. Vérifiez celui de votre outil avant d’appliquer cette lecture.
Prenez un exemple fictif : une personne à droite et une fenêtre à gauche. Modifiez légèrement le cadre pour isoler la fenêtre, puis revenez au plan initial. Vous identifiez plus facilement sa contribution au tracé. Faites la même chose avec un objet clair près du visage. Une charte temporaire peut fournir un repère identifiable, à condition de recevoir la lumière que vous voulez examiner.
Surveillez également le mode choisi : luma, RGB superposés ou parade ne présentent pas les informations de la même manière. Une composante peut demander une vérification même si la lecture combinée paraît rassurante.
Protéger une information plutôt qu’un chiffre
Avant de régler, nommez les détails importants : regard, texture du costume, écriture sur un papier, matière de l’extérieur. Une ampoule visible peut être une simple présence lumineuse ; un document à lire doit conserver une information différente.

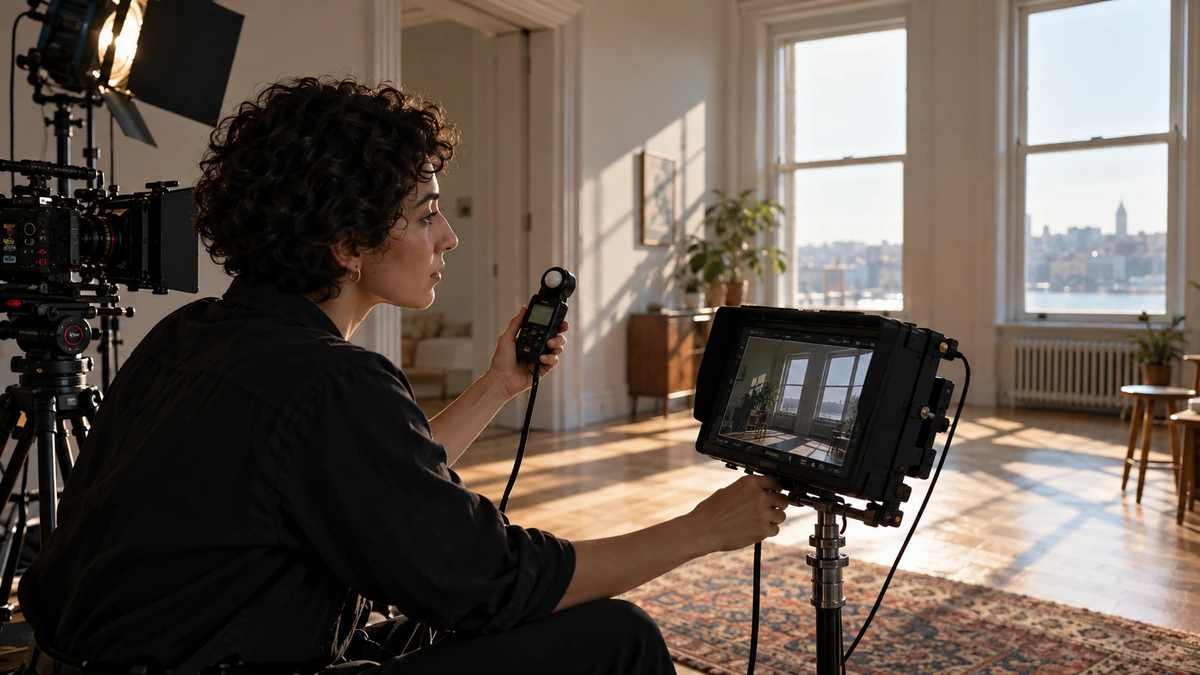

Vous cherchez un compromis de scène. Si le visage manque de détail et que l’extérieur compte, ouvrir globalement ne résout pas forcément les deux besoins. Déplacer la personne, modifier le cadre ou ajuster une contribution lumineuse peut être plus pertinent. Si l’extérieur n’apporte rien au récit, son traitement peut être différent.
Une trace qui plafonne appelle un contrôle dans le fichier et la chaîne de traitement. Elle ne permet pas de localiser automatiquement la perte au capteur : une transformation ou une sortie peut être en cause. À l’inverse, voir quelques variations dans un graphe ne prouve pas que la couleur et la texture seront utilisables au rendu.
Il n’existe pas de hauteur obligatoire pour toutes les carnations. Choisissez une référence issue de vos essais, puis contrôlez les zones du visage et leur évolution pendant le jeu.
Comparer des prises sans déplacer la référence
Une comparaison demande des conditions lisibles. Conservez d’abord cadrage, réglages et monitoring. Identifiez une prise témoin. Changez ensuite un seul paramètre, puis examinez les conséquences sur les zones choisies.
| Observation | Première vérification utile |
|---|---|
| Tout le tracé semble déplacé | Réglages caméra, transformation, interprétation des niveaux |
| Une seule zone varie | Mouvement du sujet, reflet, contribution lumineuse locale |
| Un canal paraît limité | Mode RGB, saturation de composante et fichier enregistré |
| Le graphe est proche, le rendu diffère | Transformation, couleur, affichage et conditions de comparaison |
Un outil précis n’explique pas seul la cause. Gardez le visage en mouvement dans l’essai : une orientation de tête peut créer un reflet que votre référence immobile ne montrait pas. Comparez aussi le plan à celui auquel il doit raccorder. La méthode d’étalonnage vidéo poursuit ce travail avec des références de scène.
Construire un contrôle que vous pouvez refaire
Filmez une courte action avec une matière sombre et une matière claire dans le cadre. Enregistrez un témoin, une exposition plus faible et une plus forte dans la plage autorisée par votre dispositif. Identifiez les réglages réellement utilisés ; aucune variation chiffrée n’est imposée par cet exercice.
Relisez les fichiers avec la transformation prévue. Pour chaque prise, décrivez le détail conservé, le détail fragilisé et ce que le waveform vous avait permis d’anticiper. Confrontez vos observations au fichier, sans transformer une illustration ou une simulation en mesure réalisée.

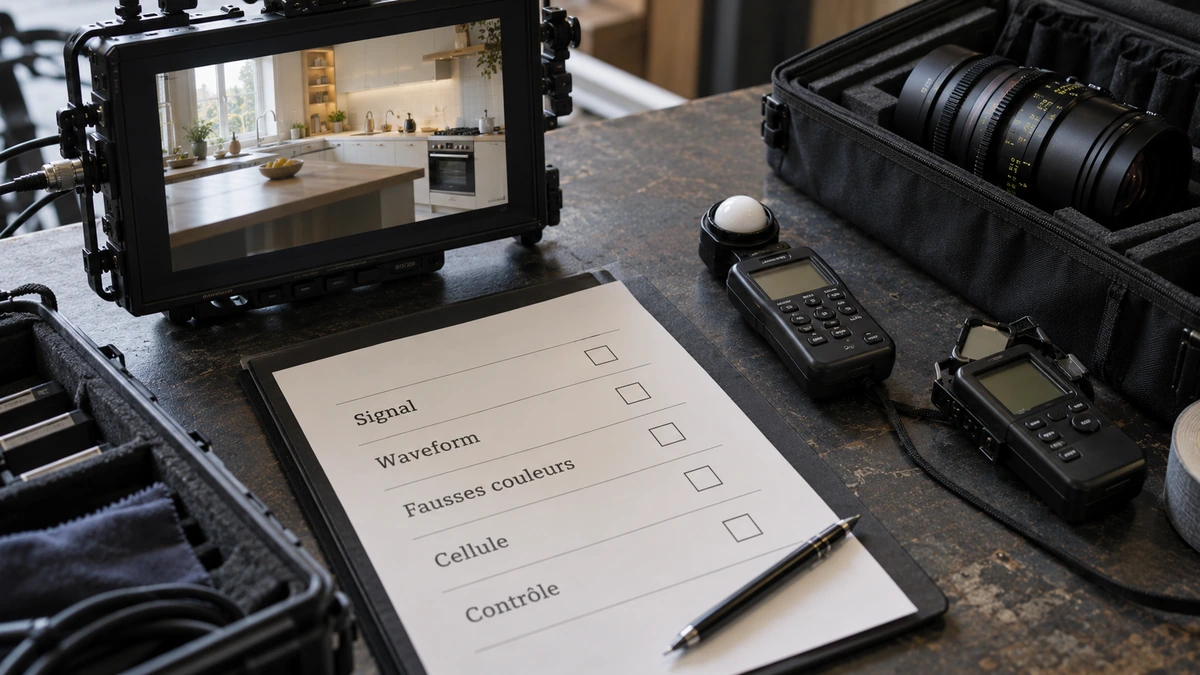

Votre fiche finale tient en quelques lignes : signal observé, mode du scope, zones protégées, prise retenue et limite constatée. Une autre personne doit pouvoir reprendre ce contrôle sans deviner la référence.
